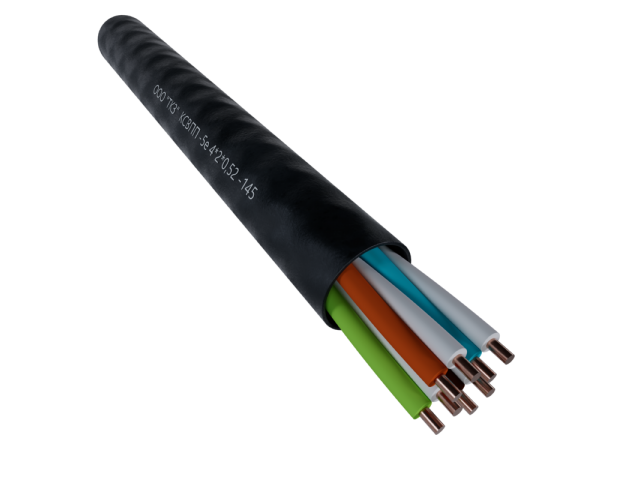

Кабель витая пара ТКЗ U/UTP Cat.5e 4x2x0,52 медь (внешний)
Электрические
характеристики:
- Сопротивление жил, пересчитанное на 100м длины
кабеля и температуру 20 Сº, не более 9,5 Ом;
- Омическая асимметрия жил в рабочей паре на длине
100м не более 2%.
- Коэффициент затухания, пересчитанное на длину 100
м и температуру 20 ºС, дБ, не более
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
|
Затухание, дБ |
2,1 |
4,1 |
6,5 |
8,3 |
9,3 |
11,7 |
17,0 |
22,0 |
- Переходное затухание на ближнем конце для любой
композиции пар NEXT, пересчитанное на длину 100 м, дБ, не менее
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
|
Затухание, дБ |
65,3 |
56,3 |
50,3 |
47,3 |
45,8 |
42,9 |
38,4 |
35,3 |
- Защищенность на дальнем конце для любой
комбинации пар EL FEXT, пересчитанное на длину 100 м, дБ, не менее
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
|
Затухание, дБ |
64,0 |
52,0 |
44,0 |
39,9 |
38,0 |
34,1 |
28,0 |
24,0 |
- Волновое сопротивление Zc, Ом, 100±15
Условия эксплуатации и монтажа:
Кабели допускается эксплуатировать при температуре
окружающей среды минус 600С до 600С. Монтаж кабеля
производится при температуре не ниже минус 20°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не
менее 8 максимальных наружных диаметров кабеля.
Требования надежности:
Минимальный срок службы кабелей при соблюдении
потребителем установленных правил монтажа, условий эксплуатации, хранения и
транспортирования, должен быть не менее 25 лет. Срок службы исчисляется с
момента изготовления кабеля.
